แบบก่อสร้าง - โรงแยกก๊าซใหม่ ของ ปตท. ไม่ตอกเสาเข็ม

แบบก่อสร้าง - โรงแยกก๊าซใหม่ ของ ปตท.

แบบก่อสร้าง - โรงแยกก๊าซใหม่ ของ ปตท.
ซึ่งแบบของโรงแยกก๊าซที่ 6 และโรงแยกก๊าซ อีเทน
ลักษณะคล้ายคลึงกัน ผู้รับเหมาหลัก เดียวกัน
เวลาการก่อสร้างช่วงเดียวกัน งานฐานรากต่างๆ มิ.ย.51-พ.ย.51 ระยะเวลา 5.5 เดือน
ฐานรากทั้งหมด เป็นฐานรากตื้นไม่มีเสาเข็ม
ในส่วนโครงสร้างรับระบบท่อเป็นฐานรากหล่อสำเร็จ
แต่โรงแยกก๊าซอีเทน ขออนุมัติโครงการก่อน จึงไม่ได้ถูกระงับ
(แบบที่ใช้ในการก่อสร้าง ทั้งหมดจะไม่มีการลงนามอนุมัติ ต่างกับแบบก่อสร้างในระบบราชการ)
คลิ๊กขวาที่รูปเปิดในหน้าใหม่ เพื่อขยายใหญ่
สังเกตุด้านขวาของแบบซึ่งระบุชนิดและความแข็งแรงของคอนกรีตและเหล็กเสริม
แต่ไม่มีการระบุความแข็งแรงหรือความหนาแน่นของดิน
เพราะชนิดและความแข็งแรงของวัสดุเป็นการกำนดจากการออกแบบฐานราก
(วัสดุเกี่ยวข้องกับงานฐานราก - ความแข็งแรงของดินหรือเสาเข็ม, คอนกรีต และเหล็กเสริม)

แบบฐานราก-ถังเก็บสารเคมีเหลว

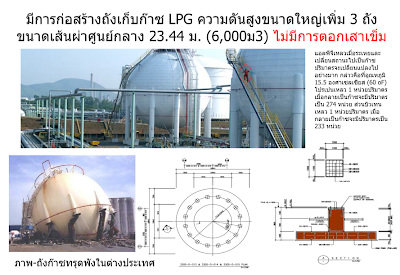

แบบฐานราก-ถังเก็บก๊าซทรงกลม ขนาด 6,000 ม3

แบบฐานราก-หอต้ม/หอความดัน ความสูง 30-40 ม. (ลดหลั่น)

แบบฐานราก-โครงสร้างรับระบบท่อ ความสูง 21-24 ม.

แบบโครงสร้างรับท่อ

แบบโครงสร้างรับท่อ
